XN297L
产品标签:

2.4GHz无线收发SOC芯片

注意事项:

(1)该产品属CMOS器件,在储存、运输、使用过程中要注意防静电。

(2)器件使用时接地要良好。

(3)回流焊温度不能超过260℃。

工作温度:-40℃~85℃

特性
文档
典型应用


  • 无线
    通信频段:2.400GHz ~2.483GHz
    数据速率:2Mbps, 1Mbps, 250Kbps
    调制方式:GFSK
  • 射频综合器
    完全集成频率合成器
    1Mbps/2Mbps模式(晶振精度±60ppm)
    250kbps模式(晶振精度±20ppm)
  • 发射器
    输出功率:11, 9, 5, -1, -10 or -23dBm
    18mA@2dBm
    30mA@9dBm
  • 接收器
    -83dBm@2Mbps
    -87dBm@1Mbps
    -91dBm@250Kbps
  • 协议引擎
    支持1到32字节或64字节数据长度
    支持自动应答及自动重传
    6个接收数据通道构成1:6的星状网络
  • 电源管理
    集成电压调节器
    工作电压:2.2~3.3V
    2uA断电模式
    30uA待机-Ⅰ模式
  • 主机接口
    支持4引脚和3引脚SPI
    高达4Mbps的SPI接口速率
    支持两个独立的32字节TX和RX FIFOs
    支持一个64字节的TX和RX FIFOs
  • 封装
    封装:SOP8
    QFN20(3×3mm)


内容 发布日期 版本 中文下载 英文下载
说明书XN297L 2019-09-16 v4.8

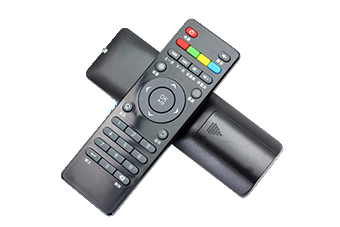

电视和机顶盒遥控器

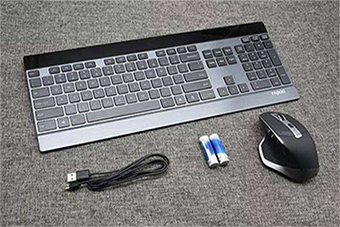

无线键鼠
智能玩具

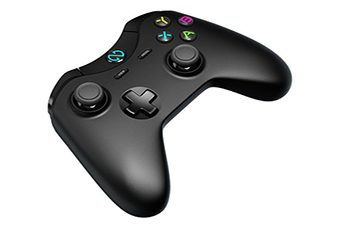

无线游戏手柄
智能家居
