PAN3020
产品标签:

Sub-1G无线收发芯片

注意事项:

(1)该产品属CMOS器件,在储存、运输、使用过程中要注意防静电。

(2)器件使用时接地要良好。

(3)回流焊温度不能超过260℃。

工作温度:-40℃~85℃


特性
文档
典型应用


  • 无线
    通信频段:315MHz/433MHz/868MHz/915MHz
    数据速率:40Kbps,80Kbps,200Kbps,400Kbps
    调制方式:GFSK
  • 射频综合器
    完全集成频率合成器
    16MHz模式(晶振精度±10ppm)
  • 发射器
    最大输出功率:20dBm
  • 接收器
    -112dBm@40Kbps
    -109dBm@80Kbps
    -106dBm@200Kbps
    -103dBm@400Kbps
  • 协议引擎
    支持1到32字节或64字节数据长度
    数据自动校验
    支持自动应答及自动重传
    自带温度检测功能
  • 电源管理
    集成电压调节器
    工作电压:2.2~3.3V
  • 主机接口
    支持FEC功能
    支持连续发射模式
  • 封装
    SOP16
    QFN20


内容 发布日期 版本 中文下载 英文下载
PAN3020产品说明书 2019-09-17 V1.0

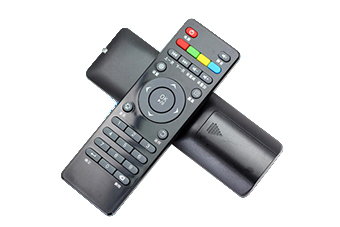

遥控器

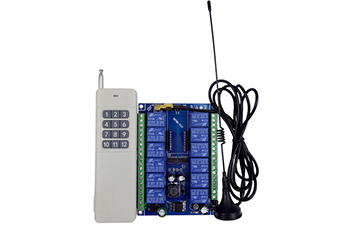

工业控制
无线语音
智能家居
安防系统
